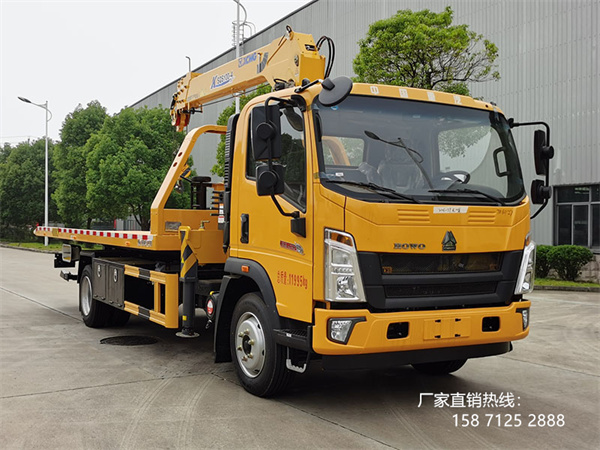

CSC5127TQZPZ6D型清障車【主要技術參數】

產品商標

楚勝牌

公告批次

357

產品名稱

重汽豪沃平板帶吊清障車

產品號

ZSNW277401C

總質量(Kg)

11995

罐體容積(m3)

額定載質量(Kg)

外形尺寸

8600×2420,2550×3380

整備質量(Kg)

7800,8300

貨廂尺寸

××

駕駛室準乘人數(人)

3

載質量利用系數

接近角/離去角(°)

18/10

前懸/后懸

1180/2920,1240/2860

軸數

2

軸距

4500

軸荷(Kg)

4285/7710

最高車速(Km/h)

95

其它

該車主要用于道路清障,主要專用裝置為平板、托臂、絞盤、鋼絲繩、油缸、吊機.托舉質量:3500kg,4000kg.側防護材料為Q235,螺栓連接,后防護由專用裝置代替,下緣離地高500mm.ABS型號/生產企業:XH-KQ4S4M-E01/廣州市西合汽車電子裝備有限公司,CM4XL-4S/4M/廣州瑞立科密汽車電子股份有限公司,VIE ABS-Ⅱ/生產企業為浙江萬安科技股份有限公司.隨底盤選裝前面罩,選裝駕駛室,選裝鋁合金輪輞.僅采用軸距4500mm的底盤改裝.

【底盤技術參數】

底盤型號

ZZ1127H4515F1

底盤名稱

載貨汽車底盤（二類）

商標名稱

豪沃牌

生產企業

中國重汽集團濟南商用車有限公司

外形尺寸

7905×2370×2800

輪胎數

6

接近角/離去角(°)

18/26

輪胎規格

245/70R19.5 16PR,8.25R20

鋼板彈簧片數

3/3+2,2/2+1

前輪距

1776,1800,1820

燃料種類

柴油

后輪距

1555,1595,1695

排放標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量

功率(Kw)

WP3NQ160E61

濰柴動力股份有限公司

2970

118

專用功能說明：

楚勝汽車集團生產的平板帶吊機多功能清障車是用液壓系統操作的清障作業的工程車，它的全部結構由二類底盤與清障上裝機構。清障車清障作業全靠清障上裝機構工作，它的結構包括液壓卷?yè)P(yáng)機構、吊背機構、拖臂機構，夾輪機構、軟拖保護機構等。吊臂機構由內裝有隨背油缸的起吊臂及舉升變幅油缸組成。拖背機構由內裝有轉動油缸的拖臂、拖臂變幅油缸和內裝有橫臂伸縮油缸的拖臂橫背組成。夾輪機構由主桿、夾輪臂及夾輪油缸組成。軟拖保護機構由支架和其上的膠皮帶組成。而清障車這一系列特殊裝置就由清障車的液壓系統操作控制，而液壓系統又為多路并聯制均由電器開關對各油缸進行獨立控制。

平板帶吊機多功能清障車的主要特點是在平板清障車的基礎上加裝隨車起吊裝置，包括吊機起重、支承架和托牽機構等，并由液壓系統控制完成起吊、牽引、拖托等多種功能。當平板帶吊機多功能清障車在作業的過程中，起動液壓控制操作按鈕，起吊裝置便開始工作，可以輕松將要處理的故障車輛吊起到該清障車的平板和支承架上，完成裝載的過程便可迅速將故障車輛運走，可減少故障車輛的每二次損害，更安全快捷。

 平板帶吊機多功能清障車結構上比拖吊聯體清障車要簡單，但同樣具備拖吊的功能，而且更靈活。不過平板帶吊機多功能清障車針對的車輛要小些，如果是大型及超重型的故障車就用不上了，一個是體形小了，二就是拖舉質量有限，遇到大型的故障車，就要改用大型帶拖吊功能的重型清障車。用戶可根據不同的使用情況作出選擇。只是在市區用的話，平板帶吊機多功能清障車是不錯的選擇。楚勝汽車集團生產的清障車具有以下特點：

 1、 本公司生產的清障車采用粵海工藝技術，清障車所有鋼構件均進行酸洗、磷化、陰極電泳漆處理，構件可以長期不銹蝕，從而延長了使用壽命。平板面采用模具沖壓式凸紋板分塊組成，并噴附防滑科粒狀物質，磨擦附著力強，既減輕了整備質量又增加了托舉能力。

 2、 液壓件均為國內外知名品牌，液壓系統采用進回油雙重過濾，液壓鋼管和油管經過特殊工藝處理，有效保證了整個液壓系統的穩定性，使之達到國家有關規定的性能要求。

 3、 清障車的拖臂、吊臂全部采用高強度鋼板折彎成型。并采用CO2自動保護焊接，焊接前采用專用坡口機預倒坡口工藝，精度和強度高，并經過超聲波焊縫檢測。所有定型部件的機加工、焊接、裝配均在工裝、夾具上完成，從而保證了質量及互換性。

 4、 所選用的平衡閥全為板式結構，直接安裝在油缸上，確保整個系統的安全。
