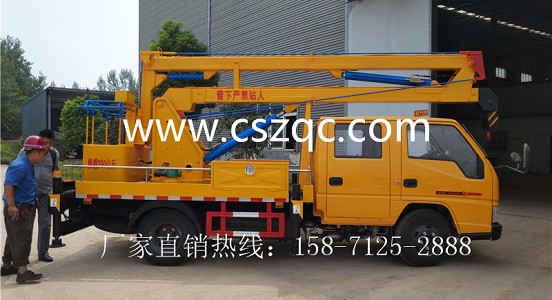

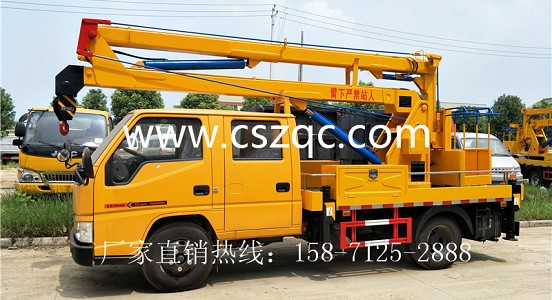

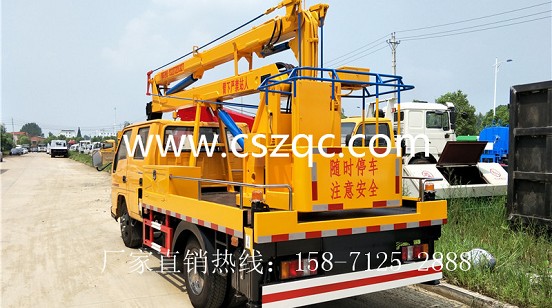

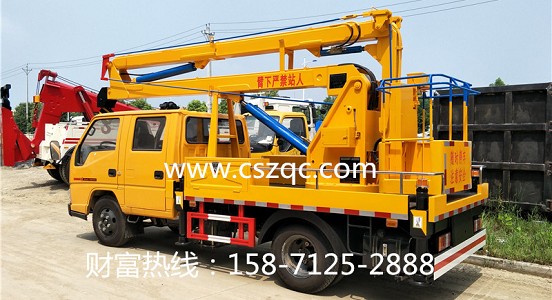

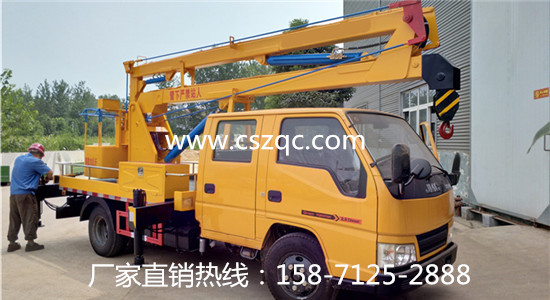

江鈴12米藍牌高空作業車價格、結構
1、 底盤廈工楚勝高空作業車的底盤有東風、福田、江鈴、慶鈴、江淮等汽車底盤，駕駛室有雙排、單排、該車用江鈴雙排原廠底盤。2、 取力裝置由取力箱、傳動軸、齒輪油泵組成，裝置在變速箱取力窗口處。在汽車變速箱空檔時，板動駕駛室內取力箱掛檔手柄，即可掛上或脫開取力箱與汽車變速箱嚙合的滑動齒輪，取力箱的輸出軸直接帶動油泵工作，油泵排出高壓油供給各液壓執行組件工作。
3、 底架底架是高空作業基礎部分，固定在汽車大架上。底架前、后部左右各有一個可垂直伸縮的支腿，中部裝有中心回轉接頭，回轉支承，右前部裝有支腿操縱閥。高空作業時，底架起到平衡、穩定、連接上下車的作用。4、 支腿鎖支腿鎖是支腿油缸的安全裝置，其作用是：保證支腿放下后不會自行伸縮，避免因液壓系統中軟管破裂等意外情況，使支腿失去作用，造成嚴重的事故。
5、 工作臂工作臂由上折臂和基本臂及平衡機構組成。工作時基本臂與水平最大夾角68度，上折臂與基本臂最da夾角134度。平衡機構起帶動臂及斗工作時的平衡作用。 折臂尾端裝有工作斗。工作斗在平衡拉桿作用下總保持水平狀態。工作斗用玻璃鋼或碳鋼制成。斗上裝有控制盒，保證操縱人員在斗上能操縱高空作業車。
7、 回轉機構由轉臺、擺線馬達、蝸輪減速箱、回轉支承、小齒輪組成，回轉支承內齒圈固定在底架上，回轉支承外圈與轉臺相連，由擺線馬達帶動蝸輪減速箱及其相連的小齒輪，通過小齒輪與內齒圈的嚙合帶動作業車轉臺回轉。8、 中心旋轉接頭它是一種液壓組件，即將油泵排出的壓力油從下車固定部分傳遞到上車運動部分。接頭旋轉芯固定在底架上，接頭體的外筒與轉臺連接。中心旋轉接頭有三個管道，一個進油，一個出油，一個油門口。各油道間用密封圈分隔。接頭上帶有電極，以保證廈工楚勝高空作業車轉動過程中油路、電路的暢通。
9、 液壓系統本車液壓系統為開式中高壓液壓傳動系統。由：下車組合操縱閥、液壓油箱、齒輪油泵、中心回轉接頭、壓力表、電磁換向閥、平衡閥、交幅油缸、折臂油缸、回轉馬達、平衡閥、支腿油缸及雙向液壓
